690V gjenerator statik të montuar në mur VAR
Po kërkoni një gjenerator të besueshëm statik të montuar në mur 690V? Geya ofron zgjidhje me efikasitet të lartë me teknologji të përparuar për cilësi të qëndrueshme të energjisë. Projektuar për qëndrueshmëri dhe performancë optimale, kjo pajisje zvogëlon kostot dhe përmirëson efikasitetin operacional. Kërkoni kuotën tuaj tani dhe zbuloni se si produktet tona mund të përmirësojnë biznesin tuaj!
Gjeneratori statik VAR i montuar në mur 690V (SVG) siguron kompensim dinamik të energjisë reaktive për sistemet elektrike me tension të lartë trefazor 690V. Duke përdorur kontrollin dixhital DSP+CPLD dhe topologjinë me tre nivele, kjo SVG ofron kompensim të shpejtë dhe të saktë me një kohë përgjigjeje më pak se 10ms. Dizajni modular mundëson kapacitetin e shkallëzueshëm, dhe konfigurimi i montuar në mur minimizon kërkesat e gjurmës. Kjo SVG kompenson në mënyrë efektive fuqinë reaktive induktive dhe kapacitive, duke përmirësuar faktorin e energjisë dhe duke rritur cilësinë e përgjithshme të energjisë. Me një kapacitet të vlerësuar prej 120kvar, SVG i montuar në mur 690V ofron një zgjidhje të fortë për aplikime me tension të lartë.
Përshkrimi i modelit:
| Gy | Svg | 0.69 | 100k | / | 4l | W |
| Kodi i ndërmarrjes | Gjenerator statik var | Niveli i tensionit 0.69: 690V ± 20% |
Kapaciteti i vlerësuar (KVAR) tremujori 100/120 | 3L: tre-fazore me tre tela 4L: Katër-tela me tre faza |
W: i montuar në mur |
Karakteristikat:
● Përdorni DSP+CPLD të gjithë thelbin e kontrollit dixhital, teknologjinë e topologjisë me tre nivele, algoritmin e përparuar të zbulimit të energjisë reaktive dhe strategjinë e kontrollit PWM për të arritur kompensim dinamik dhe të saktë të energjisë reaktive.
● Miratimi i modelit modular, i cili lehtëson lidhjen paralele të moduleve të shumta, merr hapësirë të vogël dhe është i lehtë për tu mirëmbajtur.
Design Dizajni strukturor i kanaleve të pavarura të ajrit dhe depove të pavarura siguron funksionimin e qëndrueshëm të pajisjeve.
● Kryeni kompensim dinamik me rreze të plotë për fuqinë reaktive induktive dhe fuqinë reaktive kapacitive, dhe zgjidhni problemin e çekuilibrit trefazor në të njëjtën kohë.
● Shpejtësia dinamike e përgjigjes ndaj ngarkesës është në nivelin e milisekondit, i cili mund të arrijë kompensim dinamik dhe të saktë për fuqinë reaktive të ngarkesave të ndikimit.
Aplikimet:
690V Gjeneratorët statikë të montuar në mur VAR janë ideale për të kërkuar aplikime të tensionit të lartë që kërkojnë kontroll të saktë reaktiv të energjisë:
● Operacione të rënda industriale (690V):Ruajtja e stabilitetit të tensionit dhe përmirësimi i faktorit të energjisë në industri të rënda që veprojnë në 690V.
● Kontrolli i motorëve me tension të lartë (690V):Kompensimi i kërkesës reaktive të energjisë nga motorët e tensionit të lartë në sistemet 690V, duke përmirësuar efikasitetin e motorit dhe zvogëlimin e humbjeve të energjisë.
● Rrjetet e shpërndarjes së energjisë 690V:Përmirësimi i cilësisë dhe stabilitetit të energjisë në sistemet e shpërndarjes 690V.
● Minierat dhe Nafta dhe Gas (690V):Sigurimi i kompensimit të besueshëm të energjisë reaktive në mjedise të ashpra shpesh duke përdorur sisteme 690V.
690V Gjeneratorët statikë të montuar në mur VAR ofrojnë një zgjidhje të fuqishme dhe efikase për optimizimin e cilësisë dhe stabilitetit të energjisë në sistemet elektrike me tension të lartë trefazor 690V.
Parametrat teknikë:
| Seria 220V | Seria 380V | Seria 500V | Seria 690V | |||
| Lartësi | <2000m, mbi 2000m, derate sipas GB/T3859.2 | |||||
| Temperatura e ambientit | -20 ～+50 | |||||
| Lagështia relative | ≤90%, asnjë kondensim në sipërfaqe kur temperatura minimale mujore është 25 ℃ | |||||
| Niveli i ndotjes | Niveli III më poshtë | |||||
| Tension operativ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frekuencë pune | 50Hz ± 5% | |||||
| Kapaciteti i vlerësuar i kompensimit | 5kvar | 15/35/15/75/100kvar | 90kvar | 120kvar | ||
| Strukturë rrjeti | L/n | 3P3W/3P4W | ||||
| Numri i njësive të lidhura paralelisht | I ulët | |||||
| Efikasiteti i përgjithshëm i makinerisë | ≥97% | |||||
| Frekuencë e jashtme | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Përzgjedhja e funksionit | Fuqi reaktive | Reaktive po wer 、 reaktive po wer+çekuilibrimi | ||||
| Shkalla e kompensimit të energjisë reaktive | ≥99% | > 95% | ||||
| Koha e plotë e përgjigjes | <10ms | |||||
| Zhurmë | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Metoda e kontrollit | Ndërfaqja RS485 me dy drejtime (mbështet GPRS/WiFi) | |||||
| Mbrojtje | Mbingarkesa, softueri/mbivlerësimi i harduerit, mbitensioni i rrjetit dhe nën -voltazhi, dështimi i energjisë, mbivendosja, mbrojtja e anomalisë së frekuencës, etj. | Mbingarkesa, mbingarkesa e softuerit/harduerit, mbivendosja e rrjetit dhe nën -voltazhit, çekuilibri i tensionit të rrjetit, dështimi i energjisë, mbivendosja, anomaliteti i frekuencës, mbrojtja e qarkut të shtënë, etj. | ||||
| Metodë e instalimit | Raft/i montuar në mur | Raft | ||||
| Vijë hyrëse | Kthehu hyrja （Lloji i raftit） 、 Hyrja e sipërme （e montuar në mur | Kthehu linja hyrëse | ||||
| Niveli i mbrojtjes | IP20 | |||||
Modeli & Specifikimi:
| Model | ||||
|---|---|---|---|---|

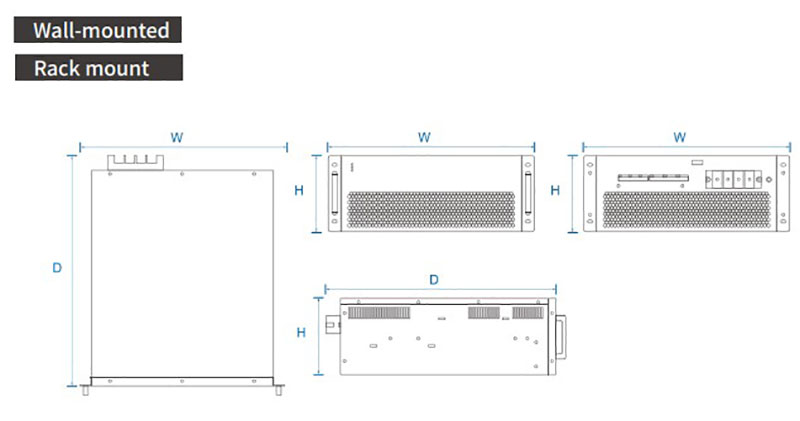

| Numër modeli | Kapaciteti i kompensimit (KVAR) | Tensioni i sistemit (V) | Dimensionet (d*w*h) | Metodë ftohjeje |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Ftohje e ajrit të detyruar |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89 mm | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89 mm | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190 mm | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 mm | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 mm | |
