380V filtër aktiv harmonik aktiv i montuar në mur
Geya ofron filtrin harmonik të montuar në mur 380V, i dizajnuar dhe prodhuar në fabrikën tonë të Kinës me teknologji të përparuar. Me efikasitet të lartë, të lehtë për t’u instaluar dhe i besueshëm për aplikacione të ndryshme. Kontaktoni me ne tani për më shumë detaje dhe për të marrë marrëveshjen më të mirë!
Filtri aktiv harmonik i montuar në mur 380V (AHF) ofron një zgjidhje të fortë për zbutjen harmonike në sistemet e energjisë me katër tela me katër faza (3P4W) dhe tre-fazat me tre tela (3P3W) 380V. Duke përdorur kontrollin dixhital të përparuar DSP+CPLD dhe një topologji me tre nivele, kjo njësi e kursimit të hapësirës jep kompensim të saktë harmonik aktual. Karakteristikat kryesore përfshijnë një gamë të gjerë të filtrimit harmonik (2 deri në 50 harmonike), një normë të lartë filtrimi (deri në 95%) dhe një model modular për lidhje paralele të përshtatshme dhe mirëmbajtje. Në dispozicion në vlerësime të ndryshme aktuale (25A deri 150A), AHF 380V e montuar në mur siguron cilësi të qëndrueshme dhe efikase të energjisë në kërkimin e mjediseve industriale.
Përshkrimi i modelit:
| Gy | Ahf | 0.4 | 50A | / | 4l | W |
| Kodi i ndërmarrjes | Filtër aktiv harmonik | Niveli i tensionit 0.4: 380V ± 20% |
Kapaciteti i vlerësuar （KVAR） 25/50/75/100/150A | 3L: tre-fazore me tre tela 4L: Katër-tela me tre faza |
W: i montuar në mur |
Karakteristikat:
● Përdorni DSP+CPLD të gjithë thelbin e kontrollit dixhital, teknologjinë e topologjisë me tre nivele, algoritmin e përparuar të zbulimit harmonik dhe strategjinë e kontrollit PWM për të arritur kompensim të saktë të rrymës harmonike.
● Miratimi i modelit modular, i cili lehtëson lidhjen paralele të moduleve të shumta, merr pak hapësirë dhe është i lehtë për tu mirëmbajtur.
Design Dizajni strukturor i kanaleve të pavarura të ajrit dhe depove të pavarura siguron funksionimin e qëndrueshëm të pajisjeve.
● Mund të filtrojë harmonikën në një gamë të gjerë harmonike, nga 2 deri në 50 harmonikë, dhe të zgjidhë problemin e çekuilibrit trefazor në të njëjtën kohë.
● Shkalla e filtrimit harmonik është e lartë. Nëse kapaciteti lejon, shkalla e filtrimit të rrymës harmonike mund të jetë aq e lartë sa 95%. Vendosni 100% prodhimin kufizues aktual për të siguruar funksionimin e qëndrueshëm afatgjatë të pajisjeve.
Aplikimet:
380V Filtrat aktivë harmonike të montuar në mur janë thelbësore për ruajtjen e cilësisë së energjisë në një sërë aplikimesh industriale:
● Automatizimi industrial:Mbrojtja e pajisjeve të ndjeshme të automatizmit dhe sigurimi i funksionimit të besueshëm të disqet e frekuencës së ndryshueshme (VFD), robotikës dhe ngarkesave të tjera kritike.
● Bimët prodhuese:Përmirësimi i cilësisë së energjisë dhe ulja e kostove të energjisë duke minimizuar shtrembërimin harmonik.
● Qendrat e të dhënave:Sigurimi i fuqisë së pastër për infrastrukturën kritike të IT dhe parandalimin e humbjes së të dhënave për shkak të luhatjeve të energjisë.
● Industria e naftës dhe gazit:Sigurimi i funksionimit të besueshëm të pompave, kompresorëve dhe pajisjeve të tjera thelbësore në mjedise të ashpra.
● Sistemet e energjisë së rinovueshme:Integrimi i burimeve të energjisë së rinovueshme në rrjet duke ruajtur cilësinë e energjisë dhe stabilitetin.
Filtrat harmonike aktive të montuara në mur 380V ofrojnë një zgjidhje të besueshme dhe efektive për optimizimin e cilësisë së energjisë në aplikimet trefazore 380V.
Parametrat teknikë:
| Seria 220V | Seria 380V | Seria 500V | Seria 690V | ||
| Lartësi | <2000m, mbi 2000m, derate sipas GB/T3859.2 | ||||
| Temperatura e ambientit | -20 ～+50 | ||||
| Lagështia relative | ≤90%, asnjë kondensim në sipërfaqe kur temperatura minimale mujore është 25 ℃ | ||||
| Niveli i ndotjes | Niveli III më poshtë | ||||
| Tension operativ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frekuencë pune | 50Hz ± 5% | ||||
| Rrymë kompensimi | 25A | 25/50/75/100/150A | 100A | 100A | |
| Strukturë rrjeti | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Numri i njësive të lidhura paralelisht | I ulët | ||||
| Efikasiteti i përgjithshëm i makinerisë | ≥97% | ||||
| Strukturë rrjeti | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Varg kompensimi | 2 ～ 50 herë, shkalla e vetme e kompensimit është e rregullueshme | ||||
| Përzgjedhja e funksionit | Fuqi reaktive | Fuqi reaktive, fuqi reaktive + asimetri | |||
| Shkalla e kompensimit të energjisë reaktive | ≥95% | > 92% | |||
| Aftësia e filtrimit neutral | Aftësia e filtrimit të linjës neutrale është 3 herë më shumë se e aftësisë së filtrimit fazor | ||||
| Koha e plotë e përgjigjes | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Zhurmë | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metoda e kontrollit | Ndërfaqja RS485 me dy drejtime (mbështet GPRS/WiFi) | ||||
| Mbrojtje | Mbingarkesa, softueri/mbivlerësimi i harduerit, mbitensioni i rrjetit dhe nën -voltazhi, dështimi i energjisë, mbivendosja, mbrojtja e anomalisë së frekuencës, etj. | Mbingarkesa, mbingarkesa e softuerit/harduerit, mbivendosja e rrjetit dhe nën -voltazhit, çekuilibri i tensionit të rrjetit, dështimi i energjisë, tejperatura, anomaliteti i frekuencës, mbrojtja e qarkut të shkurtër, etj. | |||
| Metodë e instalimit | Raft/i montuar në mur | Raft | |||
| Vijë hyrëse | Kthehu hyrja （Lloji i raftit） 、 Hyrja e sipërme （e montuar në mur | Kthehu linja hyrëse | |||
| Niveli i mbrojtjes | IP20 | ||||
Modeli & Specifikimi:
| Model | ||||
|---|---|---|---|---|

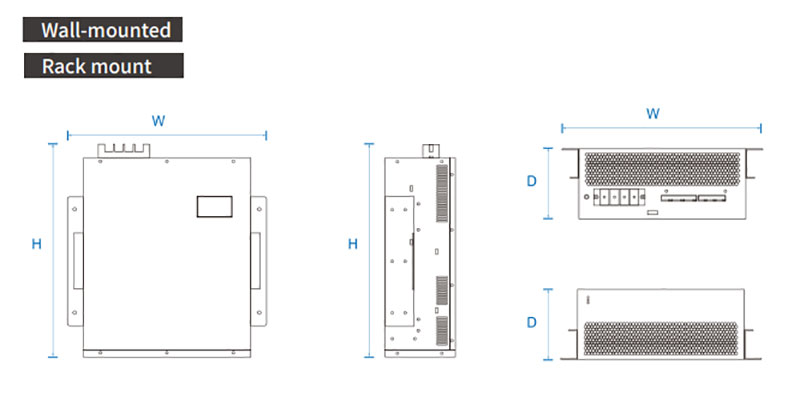

| Numër modeli | Rryma e vlerësuar (a) | Tensioni i sistemit (V) | Dimensionet (d*w*h) | Metodë ftohjeje |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 mm | Ftohje e ajrit të detyruar |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 mm | |
